FreeDV ist ein Programm was es für viele Plattformen gibt. Es ermöglicht „digitale Sprache“ auf Kurzwelle durchzuführen. Das klappt in der Tat ertaunlich gut und hat sogar 8 khz Audio Bandbreite.
Generell wird FreeDV immer populärer. Informationen zu FreeDV gibt es unter https://freedv.org/
In diesem Artikel geht es aber um das ankoppeln des QMX+ oder QMX Mini an die FreeDV Software unter einem Raspberry. Somit hat man 2 sehr leichtgewichtige und kompakte Komponenten die sich hervorragend ergänzen!
Es gibt aber ein paar Stolperfallen die man kennen sollte. Hier nun die Steps die ich durchgeführt habe um erfolgreich ein FreeDV QSO auf 40m durchführen zu können.

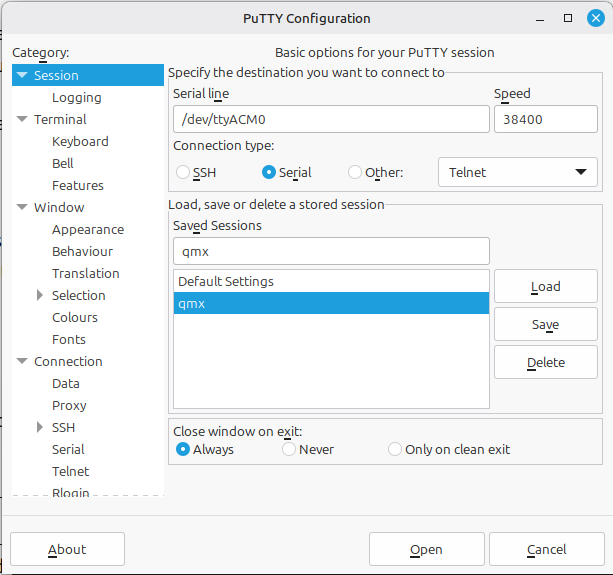

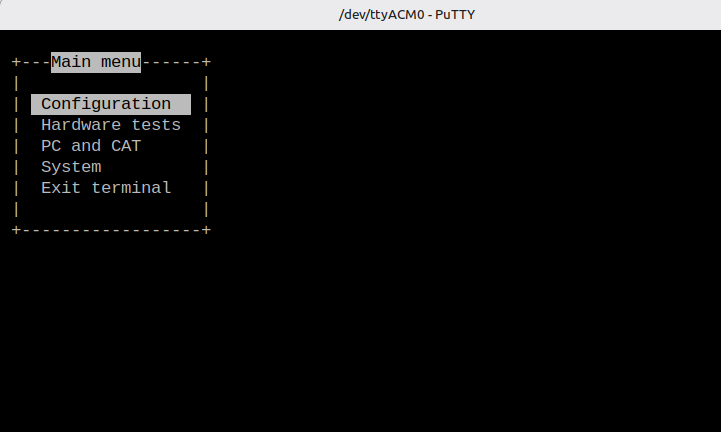

- Verbinde dich mit einem Terminalprogramm mit dem QMX. Einstellung ist Seriell und 38400 baud. Drücke einmal Enter um in das Menü zu kommen.
Gehe nun in „Configuration“ und „SSB“

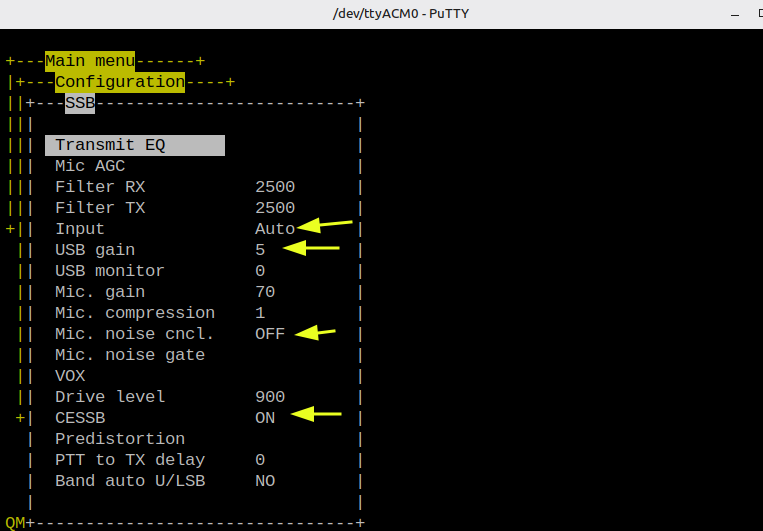

Setze die folgenden Parameter wie hier mit dem Pfeil angezeigt. Weiterhin schalte den Transmit EQ aus!
Verlasse nun das Menü mit den Einstellungen durch ESC.
2. Installiere nun die Software nativ auf dem Raspberry mit Trixie. Dazu musst du „git“ isntallieren. Das geht mit sudo apt install git
Wenn das erfolgreich war, gibt es hier eine Anleitung wie man freeDV erfolgreich installiert bekommt:
https://github.com/barjac/freedv-rade-build
Ich habe den wichtigen Teil dazu rauskopiert:
- ‚cd ~/freedv-rade-build‘
- ‚git pull‘ to update it
- ‚cd && chmod +x freedv-rade-build/freedv-rade-update‘ to make the update script executable
- ‚freedv-rade-build/freedv-rade-update‘ to run it or use the Update-RADE desktop icon.

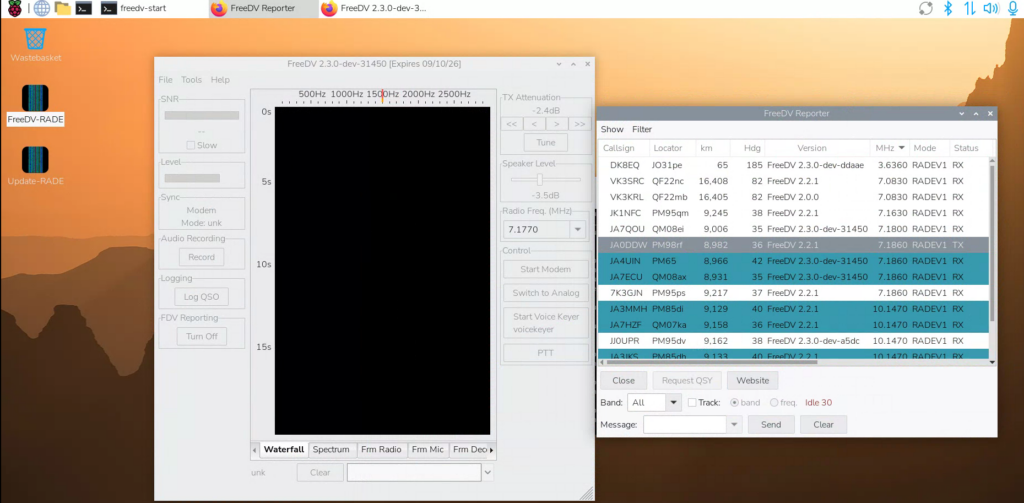

Danach sollte FreeDV zu starten sein wie hier zu sehen:

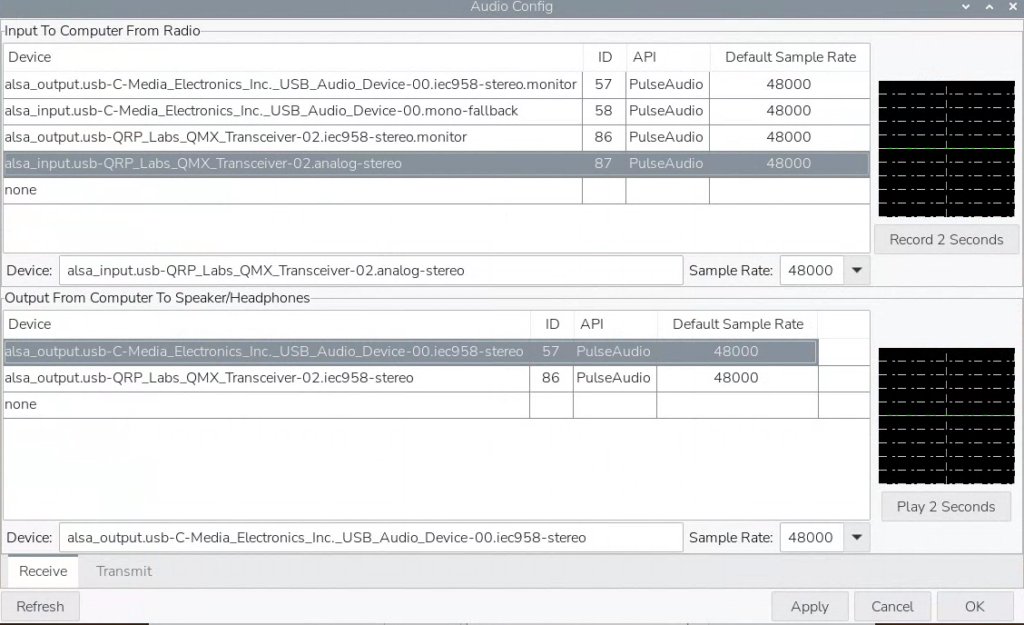

Gehe nun in Tools / Audioconfig um die Soundkarten auszuwählen:

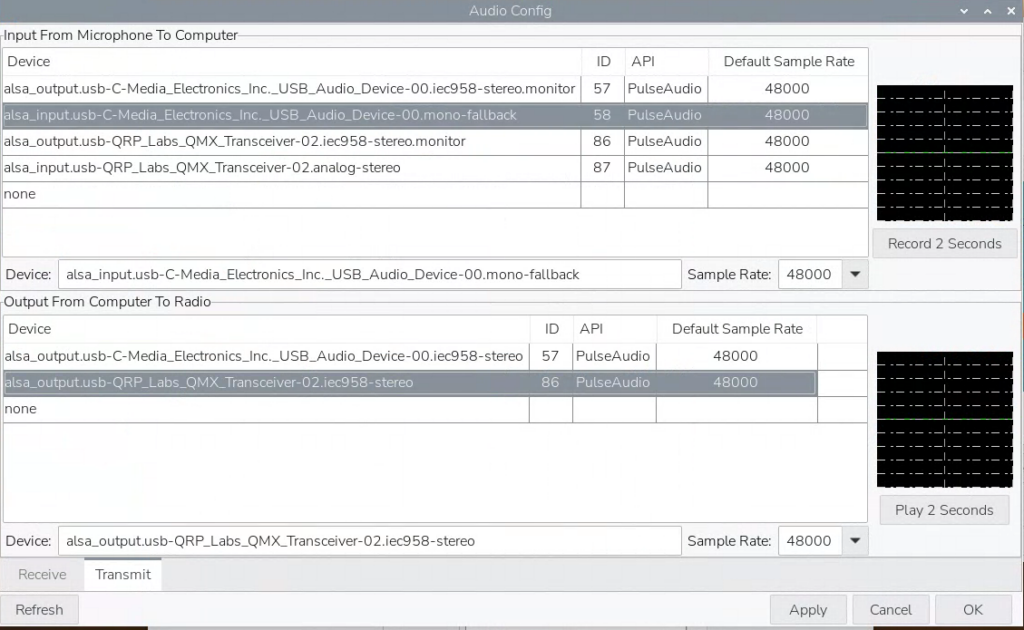

Klicke nun unten auf den Reiter „Transmit“ und nehme selbiges vor:

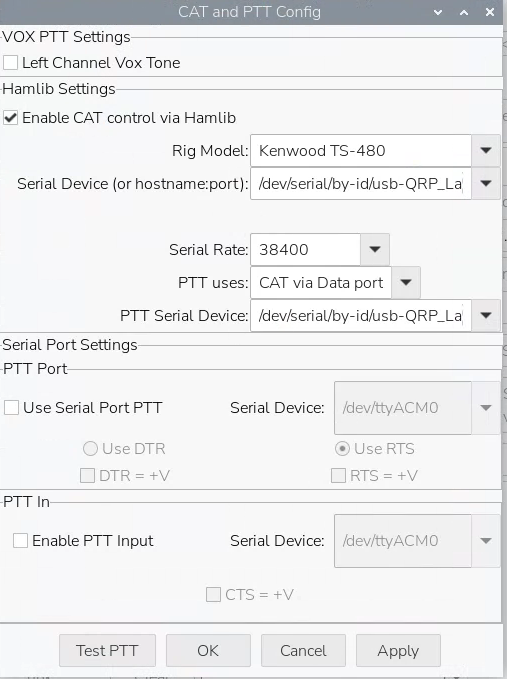

Nun gehe wieder zu Tools und CAT und PTT config und nehme folgende Einstellungen vor:

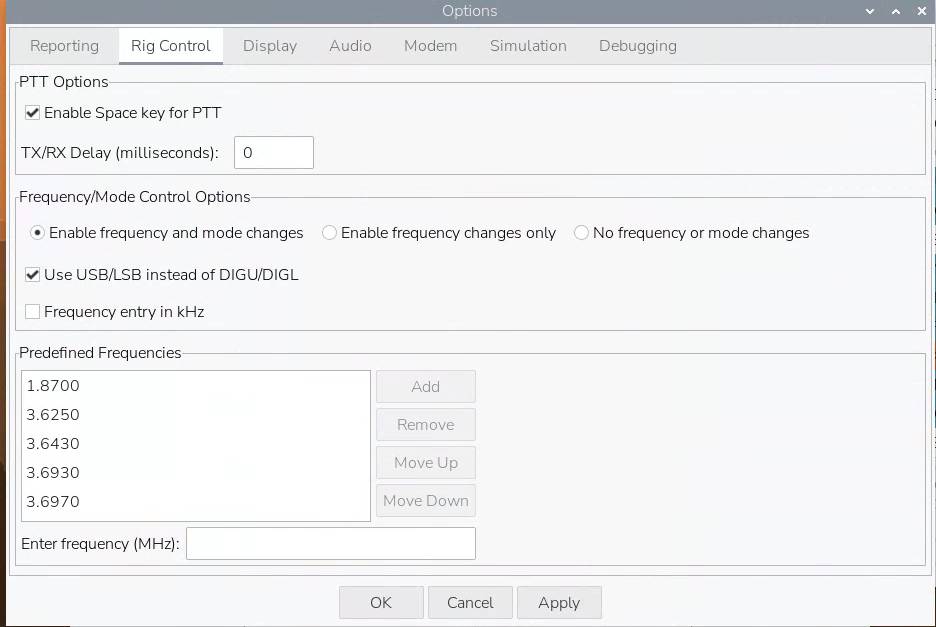

Nun noch einmal zu Tools / Options und Rig Control und setze den Haken bei Use LSB/USB

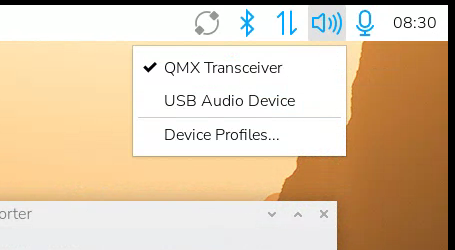

Prüfe nun oben rechts unter dem Lautsprecher mit rechter Maustaste die Profile. Klicke auf Device Profiles.

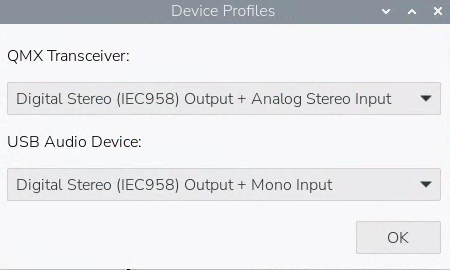

Meine Einstellungen sind wie folgt, damit funktioniert es bei mir:

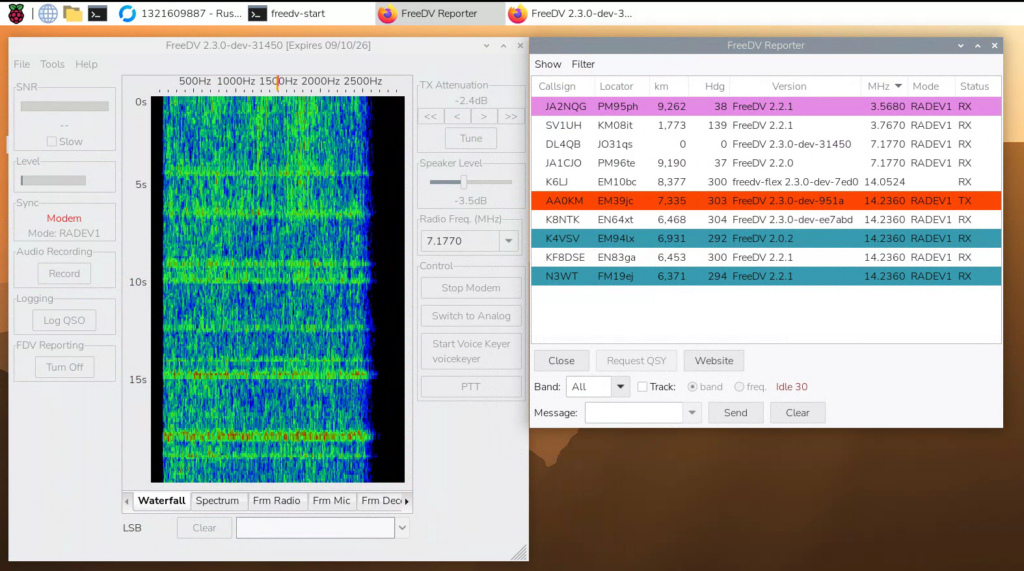

3. Danach starte das Modem und öffne auch den FreeDV Reporter.
Fast fertig! Mit TX-Attentuation kannst du nun die NF Lautsärke des digitalen Signales etwas nach unten stellen, falls es zu viel ist. PTT klicken und das erste QSO probieren oder aber erstmal reinhönren auf einer Frequenz wo sich gerade viele OMs in Reichweite tummeln. Das siehst du sehr schön im FreeDV Reporter.
Ein Doppelklick auf ein Rufzeichen ändert die Frequenz dorthin.
Wichtig: Achte darauf das der QMX auf LSB oder USB steht je nach Band und NICHT auf „Digi“!
Viel Spaß mit FreeDV und dem QMX!
